Kuvaus

Tekniset parametrit

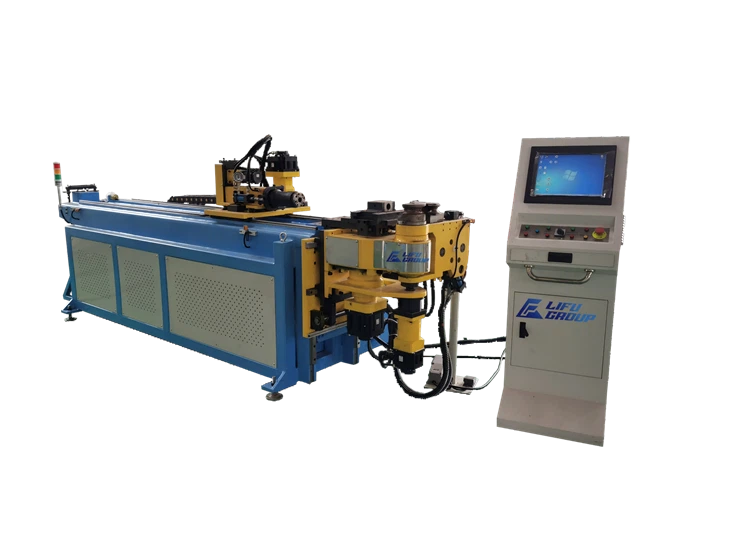

Yleiset yksityiskohdat CNC: n hydraulisesta putken taivutuskoneesta

*3D CNC -putken taivutussimulaatio

*Automaattinen, puoliautomaattinen tai manuaalinen ohjaus

*Mahdollisuus taivuttaa ilman mandrelia

*Päivittäinen tai kokonais CNC -putken taivutusten tuotantomäärä näytöllä

*CNC -putken taivutuskoneet, joissa on PC -ohjaus - ethernet

*Putken taivutuskoneiden ohjausnäytön virheilmoitukset

*Max. Halkaisija etäisyys Ø3mm - Ø273mm

*Kevään takaisin toiminto ohjelmistolla

*Pidennyskorjaustoiminto ohjelmistolla

*CNC Machines -ohjelmiston manuaalinen ohjelmointikyky

*Kyky lukea 3D -tiedostoja edistyneellä CNC -ohjelmistolla

*Automaattinen ohjelmointikyky CNC: n mandrel -taivutuskoneiden ohjelmistossa

*Manual-Semi Auto-automaattiset tilat sähkökäyttöisten koneiden ohjelmistoilla

*3D -simulaatiomahdollisuus CNC Mandrel Bender -ohjelmistossa

*Varoitustoiminto simulaation aikana CNC: n mandrel -taivutuskoneohjelmistossa

Kaikki teräksen prosessointiosat Lämpökäsittely, stressin poistaminen. Tee kone voi käyttää pitkään muodonmuutoksia. Käytä vain maailmankuuluja suosittuja laatukomponentteja putken taivutuskoneen tuotannossa: Japan Mitsubishi Servo, hydraulinen Saksa Rexroth, Electrical France Schneider, Seal Ring Japan NOK, CNC -ohjain Siemens tai Japan Mitsubishi ja niin edelleen.

● Täysin hydraulinen liikkuminen puristimen die, paine kuolee ja mandrel.

● Käytettävissä oleva putken muoto: pyöreä, neliö, suorakulmio, soikea, kiinteä palkki, muut profiilit

● Käytettävissä oleva putkimateriaali: Teräs, ruostumaton, alumiini, titaani messinki ja niin edelleen.

● Varustettu Japanin Omron -kooderilla varmistaa taivutuksen tarkkuuden ja vakauden.

Huomautuksia:

1.Milleen suunnittelun jatkuvaan parantamiseen, yllä olevat eritelmät muuttuvat ilman erillistä ilmoitusta.

2.PÄIVÄT KÄYTTÖMYYNTI Suositella sinulle sopivaa mallia uusimmalla eritelmän yksityiskohdilla

Suositut Tagit: CNC -hydraulinen putken taivutuskone, Kiina CNC -hydrauliset putken taivutuskoneen valmistajat, toimittajat, tehdas

Tekniset parametrit

CNC: n tekniset parametrit
Malli	Yksikkö	CNC18	CNC25	CNC38	CNC50	CNC65	CNC76	CNC90	CNC110	CNC130	CNC168	CNC219	CNC273
Enimmäiskyvyn kapasiteetti	mm	Φ18x1.6	Φ25x2.0	Φ38x1.8	Φ50x2.0	Φ65x2.5	Φ75x2.5	Φ89x2.5	Φ110x5.0	Φ130x5.0	Φ168x16.5	Φ219x16	Φ270x20
Pyöreä putki/ruostumattomasta teräksestä valmistettu putki	mm	Φ18x0.8	Φ25x1.8	Φ38x1.2	Φ50x1.3	Φ65x1.6	Φ75x1.9	Φ89x1.5	Φ110x2.0	Φ130x2.5	Φ168x4.0	Φ219x14	Φ270x14
Neliöputki/metalli	mm	□15x1.2	□16x2.5	□30x1.5	□40x1.8	□50x2.3	□60x2.5	□75x2.5	□90x2.0	□90x6.0	□110x6.5	□189x14	□200x14
Enimmäishalkaisija edestakaisin (voidaan räätälöidä)	mm	φ10	φ25	φ38	φ50	φ65	φ70	φ70	φ90	φ114	φ114	φ129	φ129
Säde taivutus	mm	10~80	20~100	25~150	30~230	30~320	40~250	40~250	50~280	80~500	90~500	120~800	130~1000
Taivutussädealue/ neliöputki	mm	15~70	20~87	25~130	30~190	35~210	40~240	45~105	50~300	80~430	90~410	120~801	130~1000
Taivutuskulma -alue	aste	190	190	190	190	190	190	190	190	190	190	190	190
R1 ~ r2two-kerroksen r-dfference r 1- r2	mm	20	50	50	65	75	85	85	100	130	145	170	180
Enimmäis etäisyys	mm	1200	1500	3200	2200	3200	4000	4000	4000	5000	6000	1400	6000
Työpöydän korkeus (muotin keskusta maahan)	mm	1100	900	1100	1100	1100	1125	1100	1250	1300	1400	1400	1400
Muottikeskuksen korkeus	mm	22	30	28	40	50	55	65	80	90	120	165	185
Taivutus [DOB]	aste/sekunti	220	220	160	105	100	75	75	75	70	38	38	28
Taivutus (Dob\|Sccuratia	aste	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05
Ruokinta [DBB] -nopeus	mm/s	2000	2000	1400	1400	200~900	200~900	900	900	900	800	800	600
Ruokinta (DBB] tarkkuus	mm	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05
Transter putki\|pob) nopeus	aste/sekunti	300	300	300	200	200	200	200	200	200	90	90	90
Transter putki [POB] tarkkuus	mm	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05
Hvdraulinen SVSTEM -moottori	kw	1.7	2.2	2.2	3.8	5.5	11	15	22	22	30x2	45x2+11	55x2+11
Koneen leveys	mm	900	900	900	900	1150	1500	1500	1700	2000	2200	2300	3400
Koneen leveys	mm	1250	1250	1250	1300	1400	1400	1500	2100	2100	2300	2300	2700
Koneen pituus	mm	2600	2900	4300	4300	5800	6800	6800	7000	9000	10000	11000	11500
Koneen paino	kg	900	1000	2800	3200	5800	7500	7900	12000	13000	29000	38000	55000
