Tuotteiden kuvaus

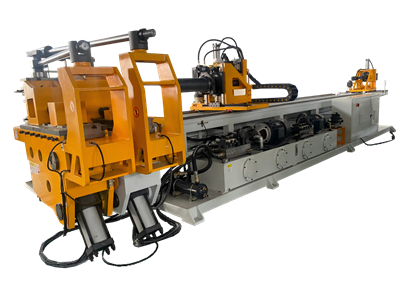

Hydraulinen karjan putken taivutus on edistyksellinen työkonetyökalu, joka on suunniteltu metalliputkien tarkkaan taivuttamiseen. Se koostuu keskeisistä komponenteista, kuten hydraulisesta käyttöjärjestelmästä, servomoottorin ohjausjärjestelmästä, karjan tukilaitteesta ja korkean tarkkailun muotista. Laite tarjoaa vakaan tuen putken sisäpuolelle taivutusprosessin aikana karjan läpi estäen tehokkaasti putken muodonmuutoksen. Sitä käytetään laajasti autojen valmistuksessa, teollisuuden ajoneuvojen tuotannossa, metallinkäsittelyssä, rakentamisessa, kuntolaitteiden valmistuksessa, kattilan valmistuksessa, laivanrakennuksessa, raskaan kuljetusvälineiden valmistuksessa, kemianteollisuudessa, voimalaitoksissa, dieselmoottoreissa, CNC -putken taivutuskoneet ja muut kentät.

Ominaisuus

Tarkkaan taivutus
Hydraulisen mandreliputken taivutuksen servomoottorin ohjausjärjestelmä voi hallita taivutuskulmaa ja nopeutta tarkasti varmistaakseen, että jokainen mutka täyttää esiasetetut parametrit. Tandrel -tukilaite tarjoaa yhdenmukaisen ja vakaan tuen putkelle taivutusprosessin aikana, estäen tehokkaasti putken muodonmuutoksen ja rypistymisen varmistaen siten taivutustarkkuuden. Hydraulinen karjan putken taivutus voi hallita taivutuskulmaa ja nopeutta tarkasti varmistaakseen, että jokainen mutka täyttää esiasetetut parametrit. Tandrel -tukilaite tarjoaa yhdenmukaisen ja vakaan tuen putkelle taivutusprosessin aikana, estäen tehokkaasti putken muodonmuutoksen ja rypistymisen varmistaen siten taivutustarkkuuden ja taivutustarkkuus voi saavuttaa ± 0. 1 asteen.

Korkean tehokkuuskäsittely
Hydraulinen käyttöjärjestelmä tarjoaa voimakkaan tehontuen, jolloin hydraulinen karjan putken taivutus voi reagoida nopeasti käyttöohjeisiin ja saavuttaa nopea taivutus. Moniakselin ohjausjärjestelmä saavuttaa monimutkaisten kolmiulotteisten putkien tarkan taivuttamisen komponenttien, kuten y-akselin liukumäen, b-akselin ja c-akselin taivutusvarren, koordinoidun liikkeen kautta parantaen edelleen prosessoinnin tehokkuutta.

Älykäs operaatio

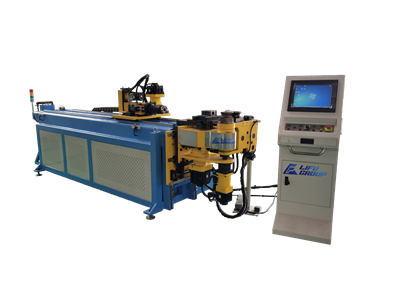

Hydraulinen karjan putken taivutus on varustettu teollisella PC -ohjausjärjestelmällä Windows -järjestelmän avulla, ja sillä on tehokkaita tietojenkäsittely- ja laskentaominaisuuksia. Järjestelmä tukee älykkäitä toimintoja, kuten 3D -esikatselu, kaukosäädin ja 3D -taivutussimulaation törmäyksen ehkäisy. Yhdistettynä kosketusnäytön näyttötekniikkaan toimintarajapinta on intuitiivinen ja kätevä, vähentäen tehokkaasti toiminnan vaikeuksia ja väärinkäytön nopeutta.

Korkea automaatiotaso
Hydraulinen karjan putken taivutus on erittäin automatisoitu automaattisen voitelusjärjestelmän synergian, työkalunsiirtotoiminnon ja pystysuuntaisen pohjasuunnittelun ansiosta. Automaattinen voitelujärjestelmä tarjoaa säännöllisesti voitelua laitteiden komponenteille kulumisen ja vikaantumisnopeuden vähentämiseksi; Työkalunsiirtotoiminto käyttää hydraulisia tai servomoottoreita työkalujen joustavan liikkeen saavuttamiseksi ja prosessoinnin astetta parantamiseksi; Pystysuuntainen perussuunnittelu helpottaa hätäpysäystä, kahden käden alkamista ja kaukosäädintä, parantaen toimintaturvallisuutta ja mukavuutta.

Faq

K: Entä toimitusaika?

V: Yleensä se vie 30 työpäivää tuotantoon.

K: Tarjoatko kaikki englanninkieliset käyttö- ja huolto -ohjeet?

V: Rikas ulkomailla tapahtuva transaktiokokemus, meillä on täysi joukko dokumentaatiota, käyttöoppaita ja kokoonpano -ohjeita, kaikki englanniksi. Sinun ei tarvitse olla huolenaiheita kieliasioista.

K: Tarjoatko myynnin jälkeisiä palveluita?

V: Tuotteen viimeistelyn jälkeen puhdistamme tuotantolinjan ja lähetämme sinulle valokuvia ja videoita varmuudesta. Pyynnöstä kokeneet teknikot ja insinöörit voivat tarjota asennus- ja koulutuspalveluita. Asiakaspalveluryhmämme on myös aina käytettävissä vastaamaan kaikkiin kyselyihin tarvittaessa.

K: Mikä on maksusi?

V: T/T tai L/C, 30% talletuksena, saldo on maksettava ennen toimitusta, mutta tarkastuksen jälkeen.

K: Voidaanko putken taivutuskoneita mukauttaa?

V: Kyllä, voimme käyttää ohjausjärjestelmiäsi ja tulostaa logosi koneeseen; OEM hyväksytään virtahepolle.

K: Mikä on mandrelin tarkoitus hydraulisessa putken taivutuksessa?

V: Tamma toimii sisäisenä tukena putken sisällä taivutusprosessin aikana. Se auttaa estämään putken romahtamista tai ryppyistä, etenkin tiukasti sädepihdissä. Tammas ylläpitää putken sisäistä rakennetta varmistaen, että materiaali säilyttää muodonsa ja eheytensä koko taivutusprosessin ajan.

K: Voiko hydraulinen mandreliputken taivutusputket useissa kulmissa samanaikaisesti?

V: Vaikka suurin osa hydraulisista karjan putkien taivuttajista on suunniteltu taivuttamaan putkia yhdellä kulmalla kerrallaan, jotkut edistyneiden mallien avulla varustetut mallit voivat suorittaa taivutuksia eri kulmassa yhdessä toiminnassa. Useiden taivutusten eri suuntiin kone olisi kuitenkin ohjelmoitava uudelleen tai asetettava uudelleen jokaiselle mutkalle.

K: Onko massatuotantoon sopiva hydraulinen karjan putken taivutus?

V: Kyllä, hydrauliset karanputkien taivuttajat ovat erittäin sopivia massatuotantoon, etenkin kun tarkkuus ja konsistenssi vaaditaan suurten putkien tai putkien määrien välillä. Automatisoiduilla säätimillä ja kyvyllä asettaa parametrejä toistuvaan käyttöön, nämä koneet ovat ihanteellisia jatkuviin, suurten volyymien tuotanto-ajoihin.

K: Voiko hydraulinen mandreliputken taivutusputket eri materiaaleista?

V: Kyllä, nämä koneet ovat monipuolisia ja pystyvät käsittelemään erilaisia materiaaleja, mukaan lukien ruostumattomasta teräksestä, alumiinista, kuparista, hiiliterästä ja seoksista. Hydraulijärjestelmää voidaan säätää erilaisten putkimateriaalien sijoittamiseksi muokkaamalla taivutuspainetta varmistamalla tarkkoja tuloksia vahingoittamatta materiaalia.

K: Millaiset putket voivat olla ongelmallisia hydraulisen karjan putken taivuttajille?

V: Putket, joissa on erittäin ohut seinät tai haurasta materiaalista valmistetut putket, voivat olla haastavampia hydraulisen karjan putken taivutusten suhteen, koska ne todennäköisemmin muodostuvat tai halkeilevat taivutusprosessin aikana. Jotkut koneet saattavat vaatia erityisiä työkaluja tai asetuksia näiden materiaalien käsittelemiseksi aiheuttamatta vaurioita. Putket, joiden halkaisija on erittäin suuri, voivat myös vaatia suurempia koneita, joilla on suurempi hydraulikapasiteetti.

Suositut Tagit: Hydrauliset mandreputkien taivutuslaitteet, Kiinan hydrauliset mandrel putken taivutusvalmistajat, toimittajat, tehdas

Tekniset parametrit

CNC: n tekniset parametrit
Malli	Yksikkö	CNC18	CNC25	CNC38	CNC50	CNC65	CNC76	CNC90	CNC110	CNC130	CNC168	CNC219	CNC273
Enimmäiskyvyn kapasiteetti	mm	Φ18x1.6	Φ25x2.0	Φ38x1.8	Φ50x2.0	Φ65x2.5	Φ75x2.5	Φ89x2.5	Φ110x5.0	Φ130x5.0	Φ168x16.5	Φ219x16	Φ270x20
Pyöreä putki/ruostumattomasta teräksestä valmistettu putki	mm	Φ18x0.8	Φ25x1.8	Φ38x1.2	Φ50x1.3	Φ65x1.6	Φ75x1.9	Φ89x1.5	Φ110x2.0	Φ130x2.5	Φ168x4.0	Φ219x14	Φ270x14
Neliöputki/metalli	mm	□15x1.2	□16x2.5	□30x1.5	□40x1.8	□50x2.3	□60x2.5	□75x2.5	□90x2.0	□90x6.0	□110x6.5	□189x14	□200x14
Enimmäishalkaisija edestakainen (voidaan räätälöidä)	mm	φ10	φ25	φ38	φ50	φ65	φ70	φ70	φ90	φ114	φ114	φ129	φ129
Säde taivutus	mm	10~80	20~100	25~150	30~230	30~320	40~250	40~250	50~280	80~500	90~500	120~800	130~1000
Taivutussädealue/ neliöputki	mm	15~70	20~87	25~130	30~190	35~210	40~240	45~105	50~300	80~430	90~410	120~801	130~1000
Taivutuskulma -alue	aste	190	190	190	190	190	190	190	190	190	190	190	190
R1 ~ r2two-kerroksen r-dfference r 1- r2	mm	20	50	50	65	75	85	85	100	130	145	170	180
Enimmäis etäisyys	mm	1200	1500	3200	2200	3200	4000	4000	4000	5000	6000	1400	6000
Työpöydän korkeus (muotin keskusta maahan)	mm	1100	900	1100	1100	1100	1125	1100	1250	1300	1400	1400	1400
Muottikeskuksen korkeus	mm	22	30	28	40	50	55	65	80	90	120	165	185
Taivutus [DOB]	aste/sekunti	220	220	160	105	100	75	75	75	70	38	38	28
(Dob\|Sccuracy	aste	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05
Ruokinta [DBB] -nopeus	mm/s	2000	2000	1400	1400	200~900	200~900	900	900	900	800	800	600
Ruokinta (DBB] tarkkuus	mm	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05
Transter putki\|pob) nopeus	aste/sekunti	300	300	300	200	200	200	200	200	200	90	90	90
Transter putki [POB] tarkkuus	mm	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05
Hvdraulinen SVSTEM -moottori	kW	1.7	2.2	2.2	3.8	5.5	11	15	22	22	30x2	45x2+11	55x2+11
Koneen leveys	mm	900	900	900	900	1150	1500	1500	1700	2000	2200	2300	3400
Koneen leveys	mm	1250	1250	1250	1300	1400	1400	1500	2100	2100	2300	2300	2700
Koneen pituus	mm	2600	2900	4300	4300	5800	6800	6800	7000	9000	10000	11000	11500
Koneen paino	kg	900	1000	2800	3200	5800	7500	7900	12000	13000	29000	38000	55000
